Почему купленный HDMI удлинитель работает не так, как нужно? В этой статье вы узнаете про самые популярные маркетинговые уловки производителей оборудования для коммутации HDMI сигнала, включая HDMI удлинители, переключатели и разветвители, коммутаторы и кабели HDMI. Мы разберем, почему характеристики оборудования вводят в заблуждение и что на самом деле они означают. А также как выбирать оборудование, чтобы не было в дальнейшем сюрпризов: рассмотрим наглядные примеры честных характеристик.
Для вашего удобства все уловки мы пометили вот такими звездочками*.
Уловка 1. Наше оборудование полностью* поддерживает* стандарт HDMI*
Да-да, это короткое предложение сплошная уловка! Фраза "полная поддержка стандарта HDMI" вообще не дает никакого представления о возможностях оборудования: оборудование может поддерживать как самый базовый стандарт HDMI, который уже теряет актуальность, так и его самые последние версии, переплачивать за которые нет смысла.
HDMI — самый базовый стандарт передачи цифрового видео. Про аналоговые технологии сегодня можно забыть: рябь на экране сейчас говорит скорее о плохо подключенном кабеле, чем о том, что антенна не ловит эфирный телеканал.
«Приемлемое» качество это HDMI 1.4, «хорошее» — HDMI 2.0. Все стандарты выше 2.1 избыточны, по крайней мере сейчас. Кроме того, HDMI при более низком качестве, чем у Display Port, выигрывает в надежности, поэтому профессиональное оборудование использует именно HDMI. К 2016 году 100% новых телевизоров с разрешением больше HD имели разъем HDMI.
В стандарт HDMI 2.0 заложено довольно много параметров:
- Разрешение, 4K@60 или 5K@30 или 8K@30 (4:2:0)
- Поддержка HDR для 1080p@60, 4K60 (4:2:0)
- Широкоэкранные соотношения сторон 21:9, 2:1
- CEC, унифицированный сигнал управления
- Аудио, до 768 кГц, 24 бит, 32 канала
- 3D
- Ethernet
На практике соответствие стандарту HDMI 2.0 гарантированно означает: разрешение 4K при 60 кадрах и цветовой субдискретизации 4:2:0; звук до 192 кГц 24 бит 2 канала. Все остальные параметры опциональны, но для профессионального использования достаточно этих двух.

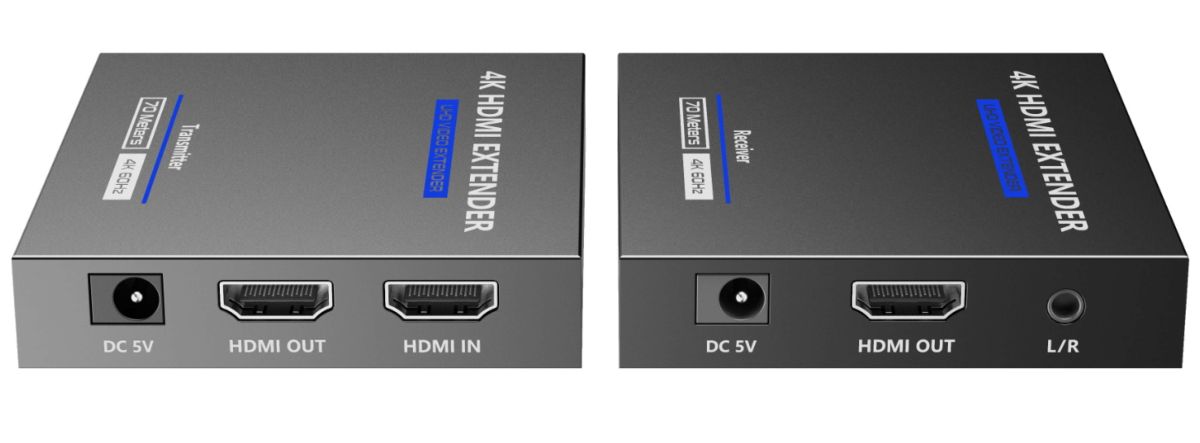

Для HDMI оборудования производства Lenkeng в технических характеристиках перечислены все поддерживаемые параметры и все технологии, чтобы избежать сюрпризов при установке. Посмотреть примеры оборудования >>
Уловка 2. Наше HDMI оборудование полностью* поддерживает* технологию HDR*
HDR — high dynamic range, расширенный динамический диапазон. Технология позволяет локально повышать яркость дисплея. HDR часто используется в ярких ночных сценах в кино или когда на экране солнце, огонь или взрыв.
В техническом смысле HDR — более широкий цветовой диапазон, дополнительные биты для той самой дополнительной яркости. Цвет это 8 бит, сигнал с HDR требует 10 или 12 бит. Большинство пользовательских дисплеев бюджетного сегмента использует конвертацию: принимает HDR 10 бит и конвертирует его в 8.
Для поддержки расширенного динамического диапазона все элементы системы должны с ним работать:
- Источник, компьютер или медиаплеер с поддержкой HDR на выходе
- Контент, видеофайл или веб-плеер должны содержать HDR информацию
- Кабели и HDMI удлинители должны поддерживать передачу 10-12 бит цвета
- Дисплей с поддержкой HDR 10-12 бит, конкретный HDMI порт на дисплее с поддержкой этого режима
- Дисплей с пиковой яркостью в разы выше номинального значения яркости, в этом заключается смысл технологии HDR
Обозначение HDR-compatible («HDR-совместимое») на оборудовании не означает поддержку этого стандарта. Это маркетинговая уловка, означает что устройство принимает на вход сигнал HDR и тихо преобразует его в обычный 8 бит. Источник посылает HDR, но HDR-compatible устройство просто игнорирует дополнительные 2 бита яркости.
HDR 10 bit (8bit + FRC) тоже пример маркетинговой уловки. В предложении есть заветная цифра 10, но она расшифровывается как «8 + FRC». FRC это Frame Rate Control, означает, что монитор получает 10 бит HDR сигнал, а воспроизводит 8 бит с цифровым улучшением. Эффект похож на HDR, подходит для недорогих телевизоров, но не является HDR.
В удлинителях Lenkeng не указывается поддержка HDR там, где она эмулируется или есть только совместимость. Поэтому выбор устройств HDR Lenkeng довольно узок, но это всегда настоящий HDR. Посмотреть примеры оборудования с HDR >>
Уловка 3. Наши HDMI удлинители передают видеосигнал* без задержки*
Передача видеосигнала всегда происходит с задержкой. Задержка передачи ровно в 0 мс физически невозможна, но на практике это и не нужно. При передаче время теряется на кодирование/декодирование в HDMI удлинителе.
Время реакции человека порядка 250 мс, время реакции киберспортсменов достигает 100-120 мс. Минимальная воспринимаемая задержка, то есть такая, которую человек способен услышать и увидеть, попадает в диапазон 15-30 мс.
Задержку или Input lag на пути от компьютера или приставки к монитору дает сам монитор и удлинитель. Монитор потребительского сегмента вносит 30-70 мс задержки, геймерские и профессиональные модели ближе к 10-30 мс.
HDMI удлинитель «без задержки» это устройство, которое передает сигнал быстрее 30 мс. Основное потребительское качество передачи видео без задержки — возможность комфортно работать с мышью или трекпадом, для этого достаточно держать скорость передачи в некоторых известных пределах.

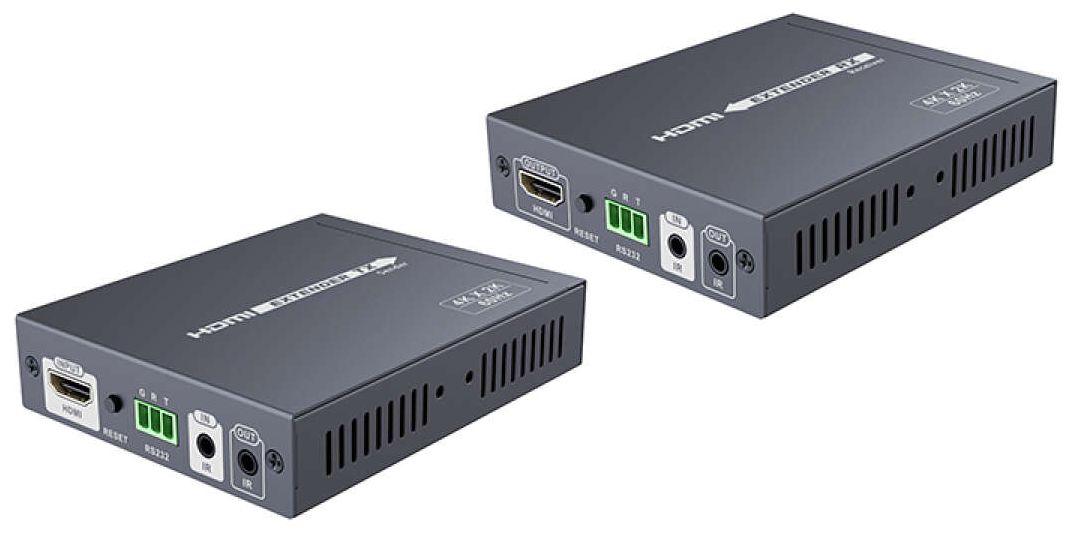

Для HDMI удлинителей Lenkeng мы не заставляем никого проверять технические характеристики. Например, у LKV565KVM, рассчитанного на подключение монитора и мыши, задержка составляет порядка 8 мс. Там, где мы указываем «без задержки» она есть, но меньше всего остального оборудования в цепочке и не будет заметна. Посмотреть пример >>
Уловка 4. Наше HDMI оборудование полностью* поддерживает* 4K*
Разрешение 4K это маркетинговое обозначение для всех разрешений примерно в 4 тысячи точек в ширину. Обычно это разрешение 3840×2160, это ровно четыре (2×2) экрана Full HD и соотношение сторон 16:9.
16:9 — хорошее удобное соотношение для монитора, но его меняют сейчас в обе стороны. Ноутбуки с современными интерфейсами движутся в сторону «квадратных» 16:10 и 3:2. Домашние телевизоры показывают нам кино и ролики в «широком» формате кинотеатра, а это 21:9 или 18:9. Все эти разрешения тоже могут быть «примерно 4 тысячи пикселей» в ширину.
Разрешение всегда считается в пикселях, а не в маркетинговых обозначениях. Строго говоря, 4K это только 3840×2160, а не 4096×2160. Именно это разрешение 4K имеется в виду в стандарте HDMI.
Для всего оборудования Lenkeng разрешение 4K указывается в значении 3840×2160. Но в списке технических характеристик перечислены все варианты поддерживаемых разрешений в понятном и четком виде, с указанием частоты кадров для каждого разрешения. Посмотреть примеры 4K удлинителей >>
Уловка 5. Наши HDMI удлинители передают видео без преобразования* и конвертации*
Стандарт HDMI предполагает подключение источника к приемнику кабелем. Кабелем по определенному стандарту HDMI, c разъемами HDMI, между устройствами с портами HDMI. В этой формуле не предполагается никаких удлинителей, преобразователей, активных кабелей или скейлеров — это всё устройства, которые появились потом для расширения возможностей стандарта.
-

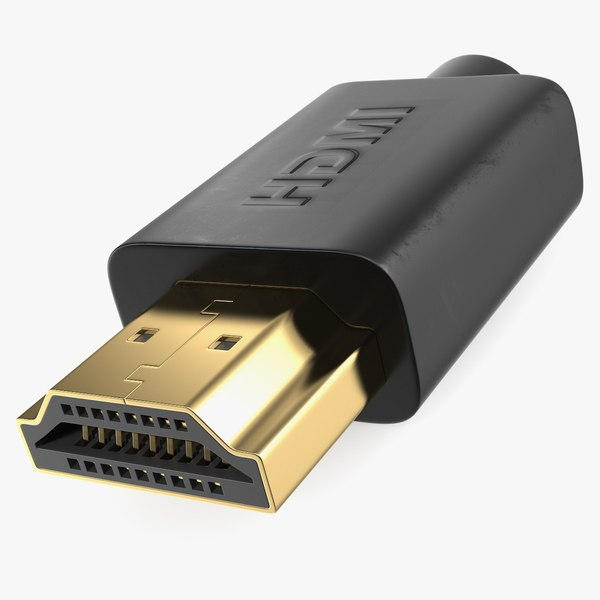

Кабель HDMI — это 19 отдельных проводников и контактов на разъеме. Сетевая витая пара — всего 8 проводников.
- Пассивный кабель HDMI стандарта 2.0 теоретически достигает 8 метров, длина сетевого кабеля для IP сетей ограничена 120 метрами, но для других типов использования может быть больше.
- Витая пара обычно поддерживает скорость до 10 Гбит/с, HDMI 2.0 это 18 Гбит/с для разрешения 4K.
Конвертация сигнала при передаче HDMI через удлинитель неизбежна. Даже стандарты инсталляционного оборудования, которые рекламируют «идеальное качество» как HDbaseT, преобразуют HDMI сигнал на передатчике и декодируют его на приемнике.
Все активные удлинители сжимают HDMI сигнал с 18 Гбит/с до более приемлемых значений. Точность передачи определяется качеством алгоритма кодека. Если преобразование сохраняет на ≥95% сигнал 4:4:4 3840×2160, то разница не будет заметна при просмотре.
Удлинители Lenkeng передают сигнал максимально точно по сравнению с источником, но используют преобразование ipcolor. Алгоритм постоянно совершенствуется и позволяет сохранять качество при правильном подключении. При использовании менее качественного кабеля, чем требуется по инструкции, оборудование обычно продолжает работать за счет снижения качества картинки. Динамическое преобразование позволяет адаптироваться к ухудшению условий и повысить надежность. Посмотреть примеры оборудования >>
Выводы
Выбирайте HDMI удлинители и другое HDMI оборудование у честных производителей, и вы гарантировано избежите сюрпризов при его установке и проблем с дальнейшей эксплуатации!
